Memperbaiki LED Laptop yang Gelap " Backlight mati "/ mengganti backlight laptop - Assalamulaikum,, pada kesempatan ini technodand kembali membuat postingan setelah beberapa lama tidak pernah update artikel dikarenakan ada hal lain di dunia nyata sehingga blog technodand menjadi terabaikan.

Memperbaiki LED Laptop yang Gelap
Memperbaiki LED Laptop yang Gelap

Table of Contents

Bagaimana Cara Memperbaiki Layar Laptop atau LED Laptop yang Gelap  karena Backlight Mati?


Pada postingan ini yang akan dibahas adalah bagaimana cara mengganti lampu backlight pada layar LED laptop atau panel LED laptop . Untuk contoh LED yang dibahas pada postingan ini adalah  panel LED tipe slim dengan jumlah pin 30 pin. Untuk anda yang kebetulan mempunyai masalah dengan laptop terutama bagian layar yang gelap maka semoga saja dengan artikel ini bisa membatu.

Yang dimaksud dengan layar laptop yang gelap adalah dalam artian laptop berjalan dengan normal, display muncul namun lampu pada layar mati sehingga tampilan displaynya muncul namun tidak terlihat dikarenakan bagian lampu backlightnya mati.

Baca Juga: Cara Mengganti LCD Laptop ASUS A46C Slim 40 pin

Ketahui dulu apa yang menyebabkan LED atau Layar laptop menjadi gelap atau mati


Untuk mengetahui apakah penyebab layar laptop menjadi gelap disebabkan karena lampu backlight atau bukan, anda bisa mengeceknya dengan beberapa langkah berikut ini.

  • Nyalakan laptop
  • Setelah berhasil booting misalnya dengan terdengarnya suara start up atau dengan menunggunya sampai kira-kira laptop sudah menyala sempurna.
  • Setelah itu lihat bagian LED laptop dari dekat, kemudian perhatikan apakah displaynya muncul, supaya lebih jelas bawa laptop ke ruangan yang terang atau dengan menggunakan lampu senter. Jika ternyata displaynya muncul tetapi layarnya gelap berarti sudah bisa dipastikan bahwa lampu backlightnya mati atau bermasalah.
  • Jika anda kurang yakin, anda juga bisa menggunakan monitor eksternal untuk mengeceknya ( namun terkadang pada layar eksternal muncul namun pada diplay laptop tidak muncul sama sekali karena disebabkan kerusakan bagian VGA )

Jika sudah dipastikan bahwa yang bermasalah ada bagian backlight, anda bisa memperbaikinya sebelum memutuskan untuk mengganti dengan LED baru. Mengingat harga dari sebuah panel LED laptop ini lumayan mahal yaitu dengan harga kisaran 700 ribu - 1 Jt an.

Memperbaiki sebuah backlight bisa dikatakan sangat mudah. Adapun modal yang dibutuhkan adalah spare part pengganti ( wajib ), keberanian , dan kesabaran.  Dari ketiga poin tersebut yang paling susah adalah ketersediaan spare part karena spare part yang digunakan biasanya sangat susah didapat sehingga kita harus mencari spare part yang diambil dari panel LED lain yang rusak ( lampu backlight masih bagus ) atau sering dikenal dengan istilah kanibal.

Langkah-Langkah perbaikan LED laptop yang mati karena backlight mati


Sebelum ke tahap penggantian lampu backlight, terlebih dahulu sediakan alat dan bahannya seperti beriktu ini.

  1. LED yang akan diperbaiki
  2. Lampu backlight pengganti ( bisa didapat dari panel LED laptop yang pecah )
  3. Obeng plus kecil
  4. Lakban dengan kualitas bagus, pada contoh ini saya menggunakan lakban anti panas.
  5. Sarung tangan bersih

Pada artikel ini kami menggunakan LED atau panel laptop 30 pin

Langkah penggantian atau perbaikan lampu backlight LED laptop Slim 30 pin

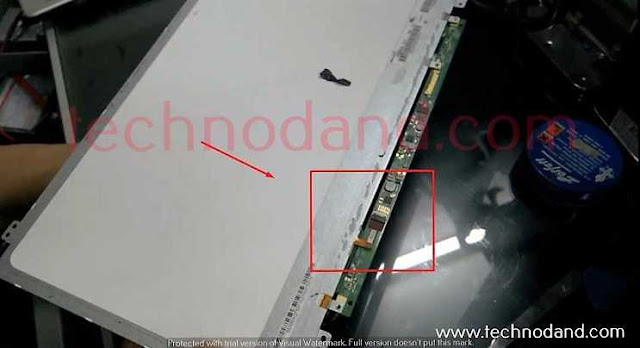

Terlebih dahulu lepas layar LED atau panel LED laptop dari dudukan pada laptopnya. Setelah LED berhasil dilepas , silahkan buka lakban penutup rangkaian LED yang berada pasa sisi bawah. Setelah itu samakan bentuk rangakaiannya. Pastikan rangkaian dan lampu backlightnya sama supaya tidak perlu dimodifikasi lagi.

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Pastikan lampu backlight sama

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Pastikan lampu backlight sama

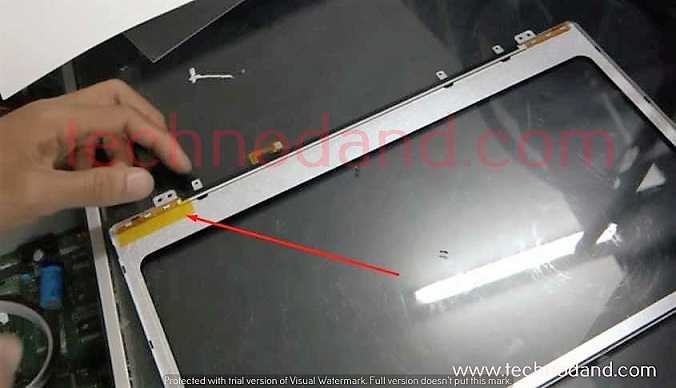

Langkah selanjutnya bongkar panel LED namun sebelumnya lepas bagian perekat atau lakban pada setiap sisi LED laptop.

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Melepas lakban atau perekat pada panel LED

Untuk LED tipe slim 30 pin biasanya bagian mainboard panel  dibaut ke framenya oleh karena itu lepas terlebih dahulu bautnya.

Memperbaiki LED Laptop yang Gelap " Backligh mati "
lepas bautnya dengan menggunakan obeng plus kecil

Setelah baut dilepas, perhatikan bagian yang diberi tanda. Bagian tersebut adalah kabel fleksibel dari lampu backlight. Silahkan lepas kabel fleksibel tersebut

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Melepas kabel fleksibel lampu backlight dari socketnya

Selanjutnya lepas atau  pisahkan bagian paling atas dari Panel LED yang berbahan kaca ( tidak tahu nama istilahnya ).  Bagiana ini adalah bagian untama dari panel LED karena pada bagiana inilah gambar ditampilkan. Pada proses ini lakukan dengan sangat hati-hati karena bagian ini sangat rentan rusak.

Memperbaiki LED Laptop yang Gelap " Backligh mati "


Memperbaiki LED Laptop yang Gelap " Backligh mati "

Langkah selanjutnya silahkan ikuti sesuai gambar dibawah ini.

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Lepas tiap bagian pada pada panel LED

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Lepas tiap bagian pada pada panel LED

Baca JugaMemperbaiki Hardisk External Disk Structure is Corrupt and Unreadable

Sampai tahap ini barulah kita ketemu dengan komponen yang akan kita ganti yaitu lampu backlight. Lampu backlight tersebut terletak tepat pada bagian bawah panel led. Untuk lebih jelasnya silahkan perhatikan bagian yang diberi tanda anak panah pada gambar berikut ini.

Memperbaiki LED Laptop yang Gelap " Backligh mati "

Lepas lampu backlihgt tersebut dengan cara melepas lakban perekatnya terlebih dahulu

Memperbaiki LED Laptop yang Gelap " Backligh mati "


Setelah lampu backlight berhasil dipepas, silahkan ganti dengan lampu backlight yang masih bagus yang sudah kita sediakan.kemudian supaya lampu backlightnya tidak bergeser, silahkan gunakan lakban atau perekat.

Memperbaiki LED Laptop yang Gelap " Backligh mati "


Langkah terakhir, rakit kembali seperti sebelumnya.

Memperbaiki LED Laptop yang Gelap " Backligh mati "
Pakai lakban pada setiap sisi panel

Memperbaiki LED Laptop yang Gelap " Backligh mati "


Jika sudah berhasil dirakit, langkah selanjutnya adalah pengetesan, Jika berhasil, maka panel LED akan bekerja dengan normal.

Memperbaiki LED Laptop yang Gelap " Backligh mati "



Penting: Pada saat membongkar bagian panel LED termasuk bagian reflektornya, disarankan untuk menggunakan sarung tangan yang bersih karena jika lapisan panel atau reflektor kotor, biasanya akan terlihat noda atau bercak-bercak putih pada panel LED pada saat digunakan.

Baca JugaModifikasi Power Supply PC atx 24 Pin Menjadi 14 Pin

Untuk lebih jelasnya anda bisa melihatnya pada video berikut ini.

Video part 1


Video part 2


Mungkin itu saja yang bisa saya sampaikan mengenai cara memperbaiki atau mengganti bagian backlight pada panel LED laptop slim 30 pin.  Semoga bisa bermanfaat dan saya mohon maaf atas segala keurangan pada tulisan ini. Akhir kata saya mengucapkan terima kasih atau kunjungannya. Jangan lupa untuk like, share atau subscribe chanel kami.
