Printer Hp LaserJet Pro 400 m401n Error 50.2 fuser Error [Pemanasan Error]

Hp LaserJet Pro 400 m401n Error 50.3 fuser Error - Assalamualaikum, selamat datang kembali di blog sederhana ini. Semoga isi blog ini bisa memberikan informasi yang bermanfaat untuk para pembaca yang setia berkunjung ke blog saya ini. Pada kesempatan ini saya akan membahas sebuah tutorial cara memperbaiki printer laser jet Hp Pro 400 yang mengalami kerusakan error 50.3 fuser error  yang merupakan pengalaman saya pada saat memperbaiki printer laser jet milik seorang user.

Bermula ketika salah seorang user datang untuk memperbaiki printer laser jet Pro 400. Dia mengeluh bahwa printernya  mengalami error sehingga printer  tidak dipakai untuk print. Setelah saya cek ternyata memang benar bahwa printer tersebut mengalami error dengan kode 50.3 dan keterangan fuser error pada displaynya. Dari situ saya mengambil kesimpulan bahwa terjadi error pada bagian pemanasnya khususya element pemanas yang kemungkinan terjadi putus.

Silahkan baca juga :

Cara Ganti Fuser Film dan Pressure Roll printer laser hp 2035
Penyebab Printer Laser Jet Hp 2035, Pro 400 Mengalami Paper Jam

Gejala kerusakan Fuser Error pada Printer Laserjet Pro M400


Adapun gejala kerusakan yang terjadi adalah sebagai berikut.

  • Pada saat dinyalakan, Printer seperti biasa loading dulu,, kemudian sebelum standby akan muncul peringatan error 50.3 fuser Error   (pesan error akan berbeda kalau kita seting dalam basa lain)
  • Printer tidak bisa melakukan print.
Sedikit saya ulas bahwa dalam sebuah printer laser jet ada sebuah bagian yang berfungsi untuk memanaskan serbuk-serbuk toner yang menempel pada media cetak (kertas) yang merupakan hasil pemrosesan printer sesuai input yang diterima oleh printer tersebut (misalnya tulisan atau gambar).

Dengan bagian inilah serbuk yang belum menenpel tersebut dipanaskan dan dipress sehingga toner benar-benar melekat sempurna.

Komponen pemanasnya berupa sebuah element yang dibungkus dengan fuser film (teflon). Jika bagian pemanas ini rusak maka printer akan error. Dan pada kasus ini pesan errornya adalah fuser error  jadi saya langsung beranggapan bahwa pemanasnya putus atau sudah rusak.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
Printer Hp Laser Jet Pro 400 fuser Error

Cara perbaikan Printer Laserjet Pro M400 m401n Error 50.3 fuser error


Baiklah sekarang kita langsung saja ke langkah perbaikannya. Untuk melakukan perbaikan pada kasus ini saya akan jelaskan beberapa langkah yaitu mengecek semua komponen yang mungkin atau berpotensi mengalami kerusakan yang bisa menimbulkan gejala seperti yang sudah saya ulas di atas.

Berikut ini beberapa langkah yang harus dilakukan ketika memperbaiki kerusakannya.
Karena kerusakan berhubungan dengan fuser maka kita langsung fokus ke bagian-bagian yang bersangkutan.

  • Membongkar Casing Printer LaserJet hp m401n

Untuk langkah pertama seperti biasa  bongkar dulu printernya.yaitu casing bagian kiri, bagian kanan, dan bagian belakangnya. Untuk cara membongkarnya langkah-langkahnya sama dengan cara membongkar printer laser jet tipe Hp 2035.

Silahkan baca di sini :Cara Ganti Fuser Film dan Pressure Roll printer laser hp 2035

Ada sedikit perbedaan yaitu pada printer hp pro 400 terdapat dua buah baut yang mengunci bagian pemanas. Baut ini terletak di sebelah kanan printer. Untuk lebih jelasnya bisa dilihat pada gambar di bawah ini.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
( bagian sebelah kanan printer)


Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
( baut pengunci bagian pemanas )


  • Mengecek dan memperbaiki bagian mekanik fuser


Pada tahap ini komponen yang harus diperiksa adalah:

  1. Sensor fuser
  2. Heater element

Setelah casing dibongkar, langkah selanjutnya dalah membongkar bagian pemanasnya dan setelah itu kita fokus ke bagian pemanas tersebut.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
( bagian pemanas)

Bongkar bagian pemanasnya  kemudian ukur socket yang terhubung ke bagian element pemanas dengan menggunakan avo meter, kita bisa mengukurnya dengan langsung menancapkan probe avo langsung ke soketnya. Jika anda menggunakan avo meter jenis analog, maka seting saklar fungsinya ke X10.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
(mengukur tahan pemanas dengan avo)

Jika pada saat pengukuran tahanan pada pemanas tidak ada reaksi sama sekali pada jarum avo (putus), maka kita lanjutkan ke proses berikutnya.. Tetapi jika jarum pada avo bergerak berarti pemanas masih dalam keadaan bagus maka langsung lanjut ke poin no. 9

Untuk tahap selanjutnya lepas/bongkar bagian pemanas dari dudukannya, perhatikan gambar berikut ini.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
( bagian pemanas)

Kemudian lepas bagian socketnya yang berwarna putih, setelah itu ukur keramik atau element pemanasnya dengan AVO. Jika dalam keadaan bagus jarum avo akan bergerak ( menujukan  nilai tahanan beberapa puluh ohm). Jika sudah putus, silahkan ganti dengan yang baru.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
(mengukur tahanan element pemanas)

Bongkar bagian fuser filmnya, kemudian ukur komponen sensor pemanasnya. Jika dalam keadaan putus, silahkan ganti dengan yang lain.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
(menukur sensor pemanas)


  • Mengecek dan memperbaiki mainbord printer laserjet m401n


Jika sampai tahap no.7 tidak ada malasah atau tidak ada komponen yang rusak maka sekarang kita beralih ke bagian motherboard. Silahkan bongkar motehrboardnya

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
(membongkar motherboard)

Untuk membongkar Moterboard, lepas dulu beberapa baut penguncinya selain itu lepaskan juga beberapa kabel dari socketnya. Perhatikan gambar berikut ini. Baut ditandai dengan anak panah dan kabel yang harus dilepas saya tandai dengan linkaran warna biru.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
(baut dan kabel yang harus dibuka )

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
(baut yang harus dibuka)
Setelah motherboard di bongkar dari dudukannya, perhatikan gambar di bawah.

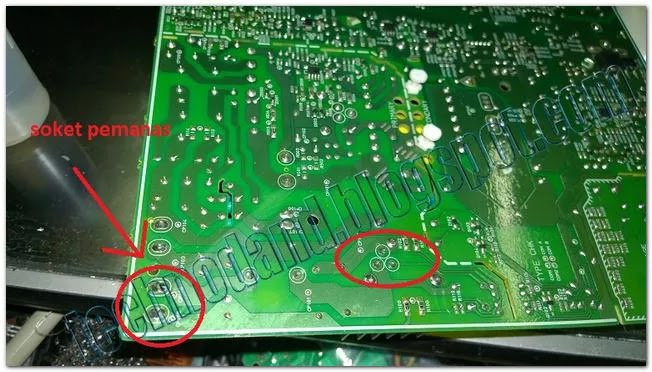

Lingkaran merah yang saya tandai dengan anak panah adalah socket yang terhubung ke bagian pemanas, dan kalau kita perhatikan dari jalunya, disitu telihat masuk ke kompenen 3 kaki.  komponen ini adalah triac yang bentuknya seperti transistor kodenya BCR8PM

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
komponen yang biasa mengalami kerusakan

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
komponen yang mengalami kerusakan

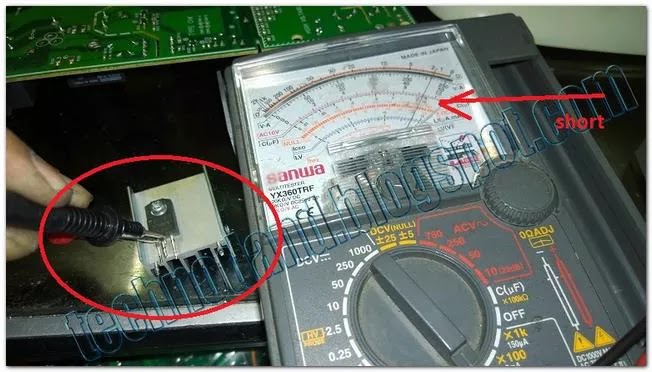

Ukur komponen tersebut, jika dalam keadaan rusak ( biasanya konslet) silahkan ganti dengan yang baru.

Printer Hp LaserJet Pro 400 m401n Error 50.3 fuser Error [Pemanasan Error]
ukur dengan avo meter

Jangan lupa cek juga bagian relay disebelah komponen triac tersebut.
Rakit kembali printer, selahkan ditest,,, Semoga berhasil.

Berikut ini adalah versi video dari tutorial cara perbaikan Printer Hp LaserJet Pro 400 m401n Error 50.2 fuser Error



Itulah beberapa langkah yang bisa anda lakukan jika menemukan kerusakan pada printer jenis laser jet tipe pro 400 dengan gejala seperti yang sudah saya jelaskan di atas. Semoga bisa membatu para pembaca blog ini dan saya ucapkan terima kasih sudah berkunjung.

Jika artikel ini bermanfaat, jangan lupa untuk like dan share serta jangan lupa untuk subscribe.. terima kasih
