Cara Membongkar Casing dan Mengganti Head Printer EPSON L110, L300, L310, L210 - Dalam sebuah printer ada salah satu komponen yang memegang peran yang sangat penting, komponen tersebut adalah print head.
Sebagus apapun fitur sebuah printer, jika terjadi masalah pada komponen print head maka bisa dikatakan 98% pencetakan pada printer tersebut akan bermasalah atau bahkan bisa dikatakan gagal. Kenapa saya katakan demikian... ? yupp karena print head adalah ujung tombak dari sebuah printer yang menentukan hasil dari pencetakan dari sebuah printer.
 |

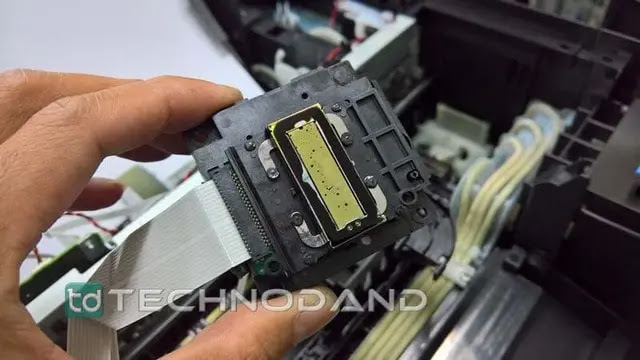

| Ilustrasi melepas print head epson L series |
Kerusakan yang sering terjadi yang disebabkan print head printer
Kerusakan yang biasanya sering terjadi pada print head adalah sebagai berikut.
- Hasil print bolong-bolong
- Warna hasil print tidak sesuai
- Sering terjadi error pada saat melakukan print
- Print head konslet dan menyebabkan printer mati total.
Untuk jenis kerusakan hasil print bolong-bolong dan warna tidak sesuai termasuk kerusakan yang tergolong tingkat kerusakan
ringan - berat dan sebenarnya masih bisa di perbaiki sebelum memutuskan untuk penggantian print head
(pada beberapa kasus tidak bisa diperbaiki).
Untuk langkah perbaikannya bisa dengan melakukan penyedotan manual pada catridge, head clening, atau untuk yang membandel bisa dengan penyuntikan print head dengan menggunakan cairan head cleaner yang biasa ada di toko perlengkapan printer.
Namun untuk kasus pinter error karena print head dan head konslet merupakan kerusakan yang tergolong kerusakan berat dan itu tidak bisa diperbaiki lagi.
Baca Juga: Tutorial Rеѕеt Printer Eрѕоn L130 L220 L310 L360 L365 Blinking 100% solved dengan Reseter
Jalan satu-satunya adalah melakukan penggantian print head dengan yang bagus sebelum merembet ke komponen mainboard. Oleh karena itu di sini saya akan mencoba untuk memberikan sebuah tutorial tentang bagaimana
Cara membongkar casing dan Mengganti Head Printer Epson L Series seperti
L110, L210, L300, L350, L310 .
Berikut langkah-langkah cara membongkar dan megganti head
Epson L Series
Cara Membongkar Casing Printer Printer EPSON L110, L300, L310, L210
Untuk langkah pertama adalah membongkar casing terlebih dahulu sebelum kita melakukan penggantian print head. Sebenarnya proses menmongkar casing sangatlah gampang asalkan kita tahu letak baut-bautnya. tetapi untuk lebih jelasnya bisa diikuti langkah-langkah berikut ini.
Pada tutorial ini saya memakai printer epson tipe L110, untuk tipe seri L yang lainnya seperti L300,310.120 langkahnya sama.
Pehatikan gambar di bawah ini, bukalah ke-empat baut pada casing atas, letaknya pada pojok kanan dan kiri atas printer bagian depan dan belakang. Gunakanlah obeng plus untuk membuka bautnya.
 |

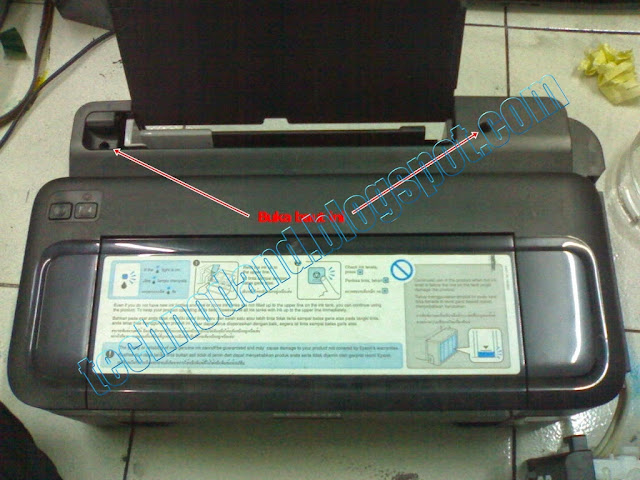

| (membuka baut casing bagian atas part.1 ) |
 |
| (membuka baut casing bagian atas part.2) |
Untuk langkah selanjutnya, bukalah baut pada pada casing printer bagian samping sebelah kanan. Jumlah bautnya ada 3 buah.
 |

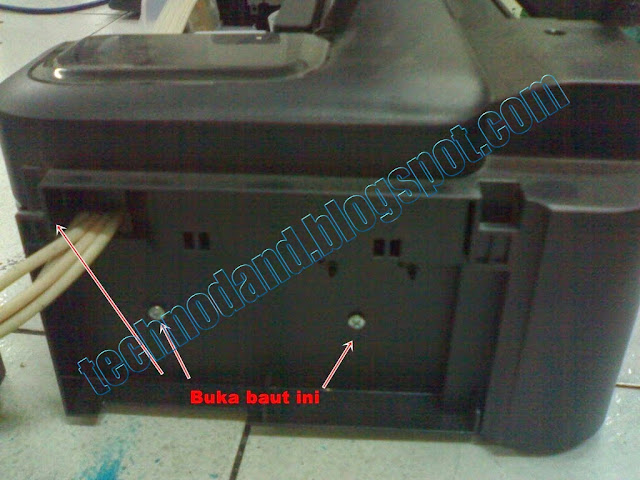

| ( buka bautnya ) |

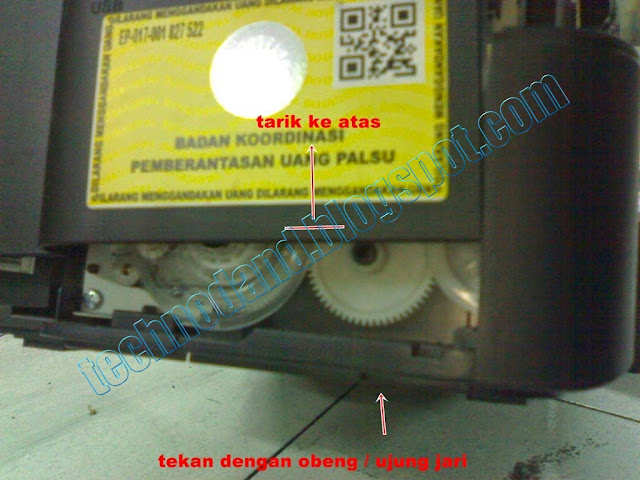

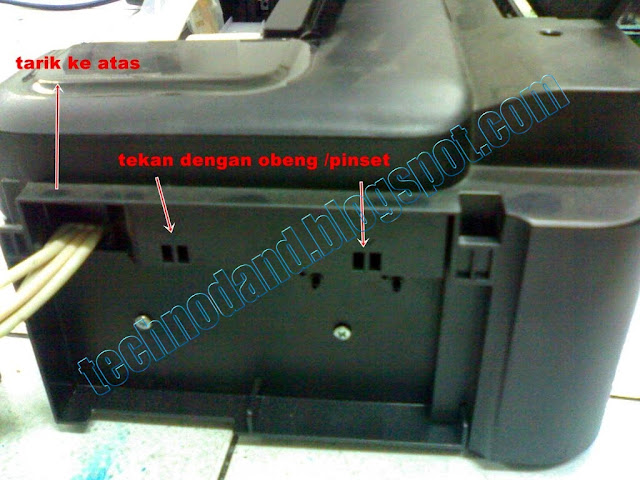

Setelah semua baut-bautnya dibuka, angkat casing bagian atas sambil menekan kunci pengait yang ada di sisi sebelah kanan dan kiri dengan obeng kecil atau pinset, kunci pengait sebelah kiri letaknya di sisi bawah casing ( untuk printer yang belum pernah dibuka biasanya pengait ini ditutupi dengan pastik bening ) dan kunci pengait sebelah kanan letaknya tepat di sisi sebelah kanan. Untuk lebih jelasnya bisa di lihat pada gambar berikut ini.
 |
| ( Sebelah kanan ) |
 |
| (Sebelah kiri ) |
Berikut ini printer yang sudah dibongkar casing bagian atasnya.
 |

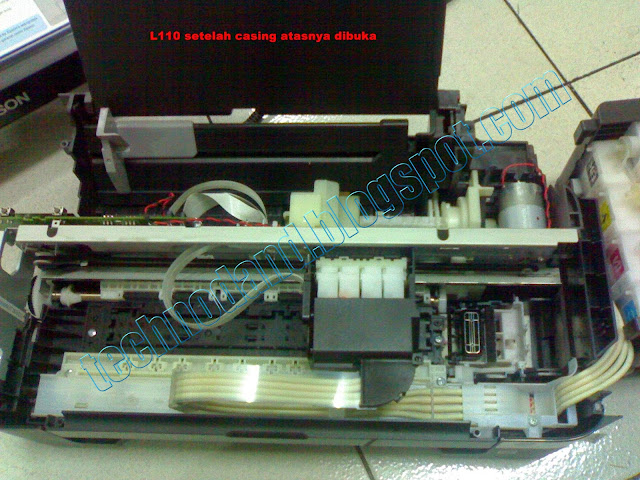

| ( setelah dibuka casing atas ) |
Sampai tahap ini kita sudah berhasil membongkar casing printer epson L110, L300, L310. Sangat mudah bukan.
Mengganti Head Printer EPSON L110, L300, L310, L210
Untuk langkah selanjutnya adalah membongkar komponen print head. Pada proses ini lakukan dengan hati-hati untuk meminimalisir kerusakan pada proses pembongkaran.
Membuka penutup catridge dan melepas catridge printer EPSON L110, L300, L310, L210

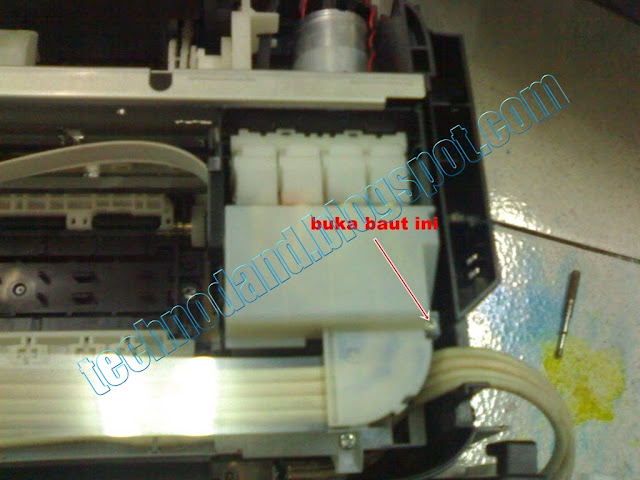

Pada tahap ini untuk langkah pertama adalah membuka penutup catridge. Untuk cara membukanya adalah dengan membuka satu baut pada penutup catridge tersebut. Gunakanlah obeng plus kecil untuk membukanya. Setelah tutup catridge berhasil dibuka, langkah selanjutnya cabut ke-empat catridgenya.
Pada bagian catridge tersebut ada pengait kecil pada bagian- bagian belakangnya yang fungsinya untuk mengunci catridge ke bagian rumah catridge. Jadi untuk membongkarnya dengan cara menekan pengaitnya dengan menggunakan obeng min kecil atau pinse. Untuk lebih jelasnya bisa diperhatikan pada kedua gambar berikut ini.
 |
| (buka baut penutup catridge) |
 |

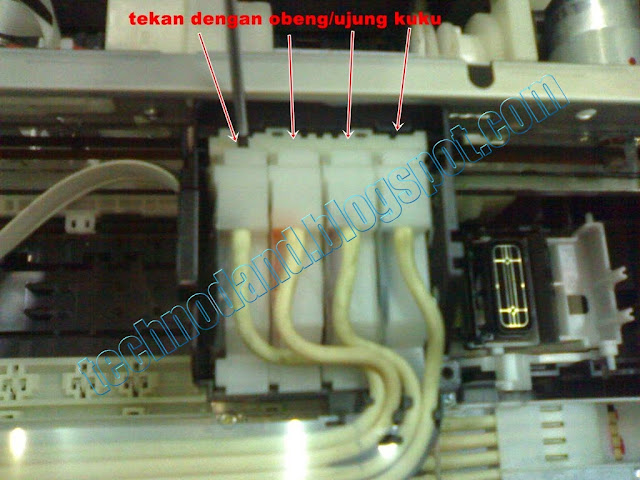

| (tekan kunci pengait catridge dengan pinset) |
 |

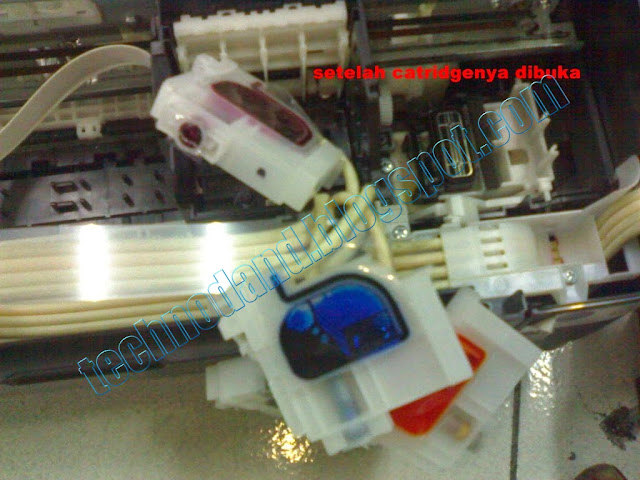

| (gambar catridge setelah di bongkar) |
Melepas dan Mengganti Print Head Printer EPSON L110, L300, L310, L210
Setelah catridge berhasil dibuka untuk langkah selanjutnya adalah membuka dudukan catridge yang terletak pada rumah catridge. Dudukan catridge ini di kunci dengan dua buah pengait pada kedua sisinya yaitu sisi kiri dan sisi kanan.
Bukalah dudukan catridge dengan pinset. Setelah itu buka juga bagian penutup kabel print head pada sisi kiri rumah catridge dengan mencungkilnya dengan menggunakan pinset atau sejenisnya.
 |

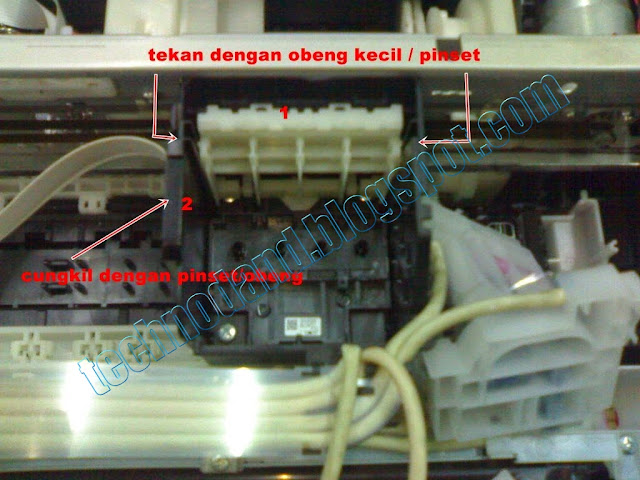

| ( bukalah dudukan catridge dan penutup kabel head ) |
 |
| ( Bagian penutup kabel setelah dibuka /dibongkar ) |
Untuk langkah selanjutnya adalah membongkar bagian print head. Untuk cara membukanya sangatlah gampang, yaitu dengan cara membuka ke-tiga baut pada bagian print head. Setelah baut dibuka, angkat print head ke atas dengan hati-hati jangan sampai tergores ( gunakan tang jepit untuk mengangkatnya ,jepit pada bagian yang di tandai dengan tanda panah dan jangan pada lubang tinta)
 |
| ( buka bautnya ) |
Sampai tahap ini print head berhasil dibuka, Jika memang head sudah tidak bisa diperbaiki lagi, silakan ganti dengan print head yang baru dan tipe yang sama. Tetapi untuk kerusakan print head dengan kasus hasil print nozle bolong-bolong karena head mampet, mungkin bisa di coba dengan memperbaikinya terlebih dahulu dengan melakukan infus menggunakan cairan head cleaner
Selain itu juga bisa dengan cara yang lebih sedikit ekstrim yaitu dengan mecelup-celupkan print head ke air panas (bukan mendidih) kemudian rendam dengan cairan head cleaner (yang dicelupkan dan direndam hanya bagian pelat bawahnya aja dan airnya jangan sampai terkena ke bagian board )
Jika cairan masuk kedalam board atau socket print head, maka print head akan konslet
 |

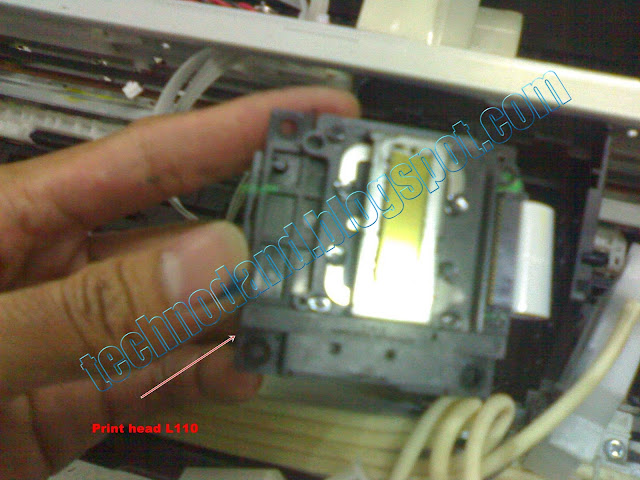

| ( setelah berhasil dibuka ) |
Setelah penggantian print head dengan yang baru biasanya hasil nozle check nya tidak langsung bagus. hal ini karena tinta belum sepenuhnya masuk ke dalam print head. Jadi cara mengatasinya adalah dengan melakukan head cleanig lewat komputer tau dengan dengan menggunakan program adjustment mode dengan memilih menu ink charge.
Setelah di head cleaning atau ink charge, diamkanlah selama beberapa jam sampai tinta benar-benar turun.
Baca Juga:
Untuk cara perbaikan head yang tintanya mampet atau kering akan saya bahas di postingan berikutnya. Terima kasih sudah berkunjung ke blog sederhana ini. Jangan lupa like share atau subscribe
